Πολλά διαφορετικά συστήματα ψύξης νερού για PC υπάρχει,
αλλά είναι ακριβό, αν πάνε όλα το δρόμο ...
Γι 'αυτό και αποφάσισε να κατασκευάσει το δικό μου .. σούπερ φθηνό ..
Θα πρέπει να έχουν πρόσβαση σε διαφορετικά μηχανήματα για να καταστεί αυτό δυνατό,
Ευτυχώς η εταιρεία μου έχει μεγάλη πράγματα, όπως ότι ..
Ο κύριος λόγος που είμαι κατασκευή αυτού του συστήματος ψύξης του νερού,
είναι ότι κοιμάμαι κοντά στο PC μου, και χρειάζομαι τη δυνατότητα να το κατεβάσετε ενώ εγώ τον ύπνο ..
Με την ψύξη του αέρα (με τη χρήση ανεμιστήρων) δεν είναι δυνατόν να κοιμηθείτε :-) ακόμα και μετά από όλα βελτιώσεις αέρα ψύξης μου ..
Εδώ είναι το κύριο πρόβλημα: μία CPU χρησιμοποιώντας 65 Watts της ενέργειας θερμότητας που πρέπει να ψύχεται σε κάτω από 50 Κελσίου.
Αν αυτό γίνεται με τον αέρα, όπως βλέπετε στην εικόνα, θα πρέπει να έχετε μια μεγάλη ψύκτρα και ένα μεγάλο ανεμιστήρα λειτουργεί τουλάχιστον 3200 RPM.
Σημειώστε την αντίσταση σειράς έχω προσθέσει στο κόκκινο καλώδιο, είναι 56 Ohm και αλλάζει την ταχύτητα του ανεμιστήρα 4900 - 3200 RPM.
Αυτή η αύξηση βέβαια της θερμοκρασίας CPU 45-51 C, ακόμα κάτω από το μέγιστο κρίσιμο σημείο.
Ι dont ανάγκη ένα σούπερ κρύο CPU, αλλά χρειάζομαι ένα συνολικό θόρυβο χωρίς PC!
Υπάρχουν 3 άλλα στοιχεία που δημιουργούν θόρυβο, PSU, GFX, HD, θα ασχοληθεί με τους αργότερα
υλικά χαλκού

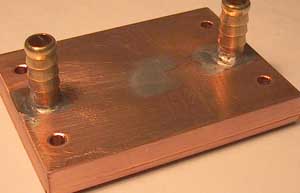

Εδώ είναι το μπλοκ χαλκού που πήρα από τοπικό ναυπηγείο σκουπίδια μου για 3 $
Είναι μέτρα 160 x 80 x 10 mm και ζυγίζει πάνω από 1 Kg.

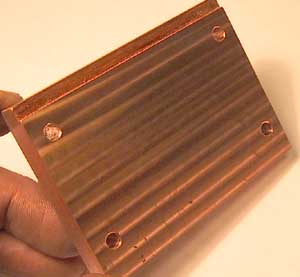

Εδώ τα τμήματα χαλκού κοπεί και είναι έτοιμο για την φρέζα.
Έχω αφαιρέσει την ψύκτρα CPU και WOW έμαθα μητρική μου έχει 4 οπές στερέωσης για μεγάλες και βαριές ψύκτρες.
Γι 'αυτό μετράται προσεκτικά όλα μέχρι την τελευταία λεπτομέρεια, εδώ είναι
Οι μπλε γραμμές είναι η CPU και το μέγεθος CHIP. Το κόκκινο είναι περίγραμμα χαλκού με νοητής γραμμής κέντρου, (όλα τα χιλιοστά)

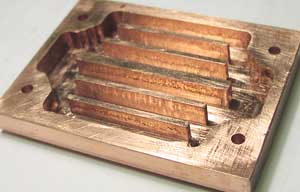

vΕδώ είναι δύο τρόποι για να μύλο τα κομμάτια του νερού στο μπλοκ του νερού CPU.
Στη συνέχεια, ήταν εύκολο να μετατρέψει όλες τις λαβές για να φθάσει σε κάθε cordinates, αλλά ο χρόνος που χρειάστηκε ήταν τεράστια!
-

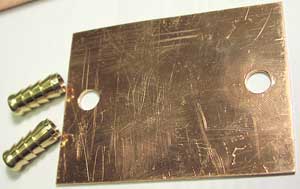

Η άνω πλάκα είναι πάχους 2mm και οι συνδέσεις νερού ορείχαλκο είναι 9 χιλιοστών, όπως όλα τα άλλα μπλοκ μου νερό.
-
====================================================================
-

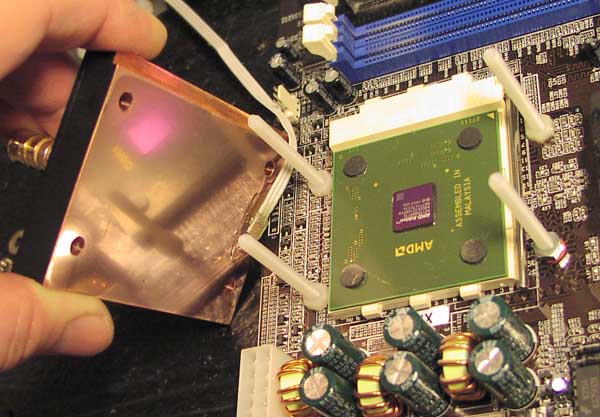

Ως συνήθως μου ζωγράφισε το μαύρο ματ. Η πίσω πλευρά είναι γυαλισμένο χρησιμοποιώντας 400 -> 600 -> 800 -> 1000 γυαλόχαρτο κόκκου.
Ο πυρήνας και ρυθμιστές τάσης λεωφορείων έχουν τροποποιηθεί με μια σπάτουλα τη θερμότητα, για να κρατήσει θερμοκρασίες κάτω.
-
Είμαι εξαιρετικά ικανοποιημένος με το πλήρες σύστημα, τώρα είναι σιωπηλός, wow ..
-

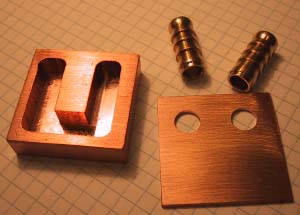

Here is my water block for the chip set on the motherboard. It measures 35 x 35 x 10 mm, +2 mm top lit, the water track is 8 x 8 mm

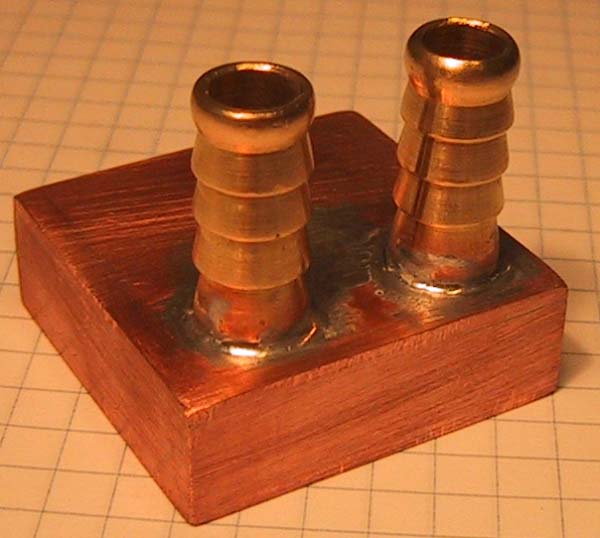

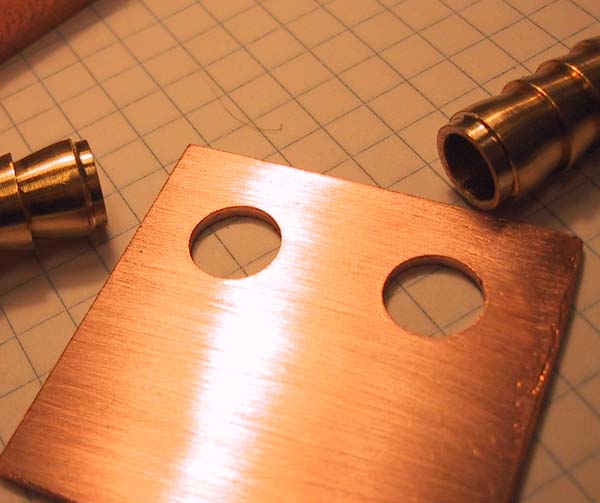

Note the details so the brass hose connections fit perfectly into the copper lid,
this cut helps a lot to hold everything in place when soldering. Pic
-

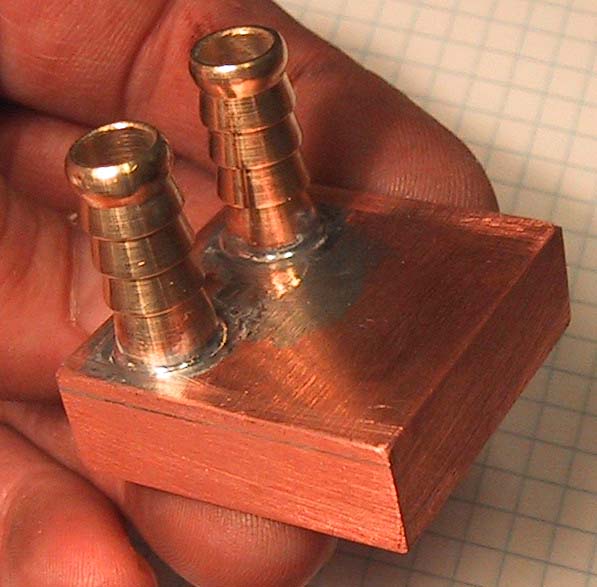

After soldering and sanding, it looks really nice :-) Pic - Pic
I painted it black mate, to make it possible to measure the temperatures later
with an IR (Infra Red) temperature meter.

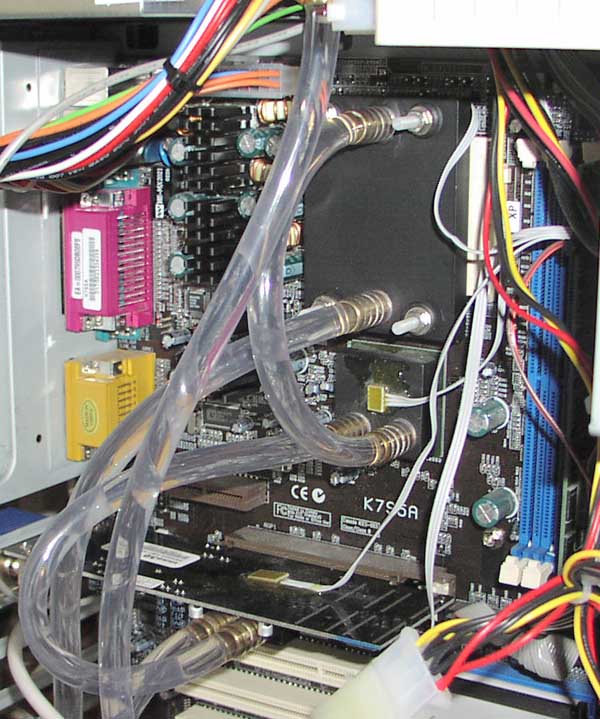

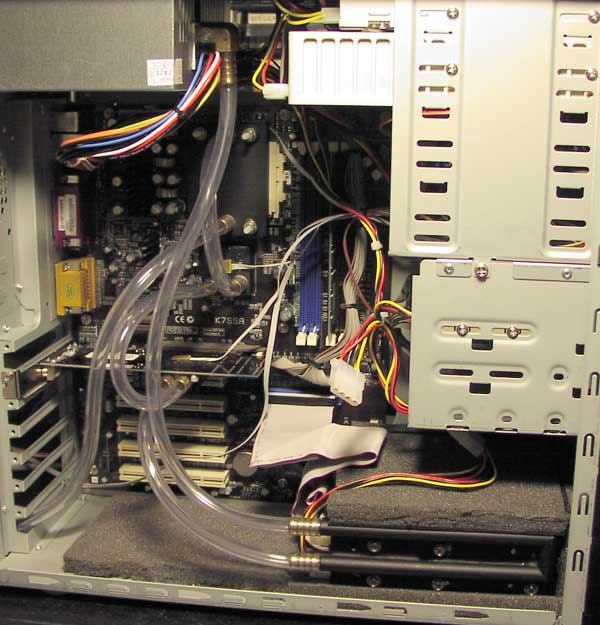

Click HERE to see this block mounted on my motherboard with LM50 sensor.
-

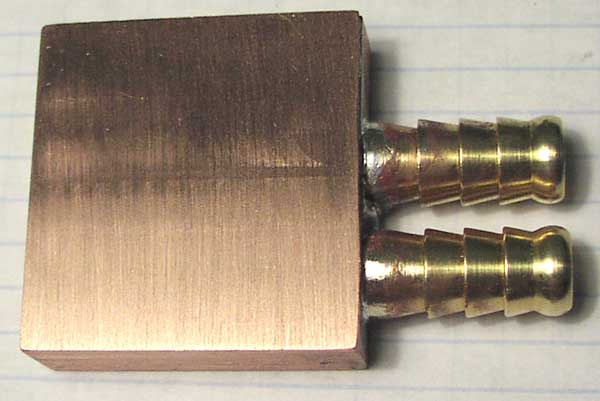

Here is my water block for my GeForce 2 GFX card. The water connection is side mounted,
this way it is best to connect water hoses to it and keep it nice and simple.

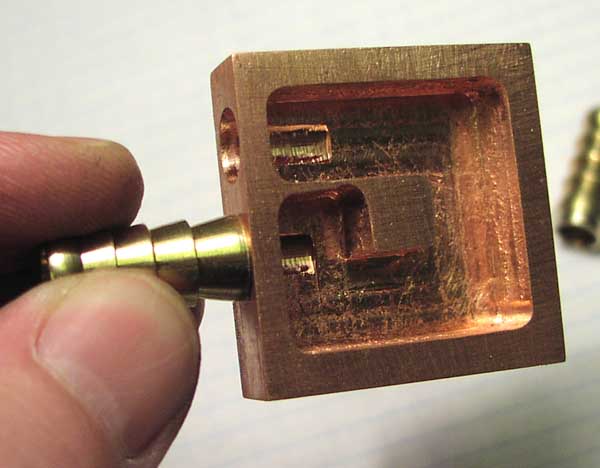

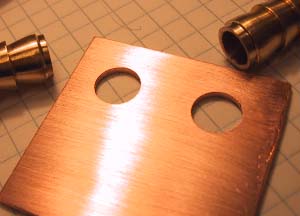

The water connections were drilled at 7.8mm exactly, See a perfect fit

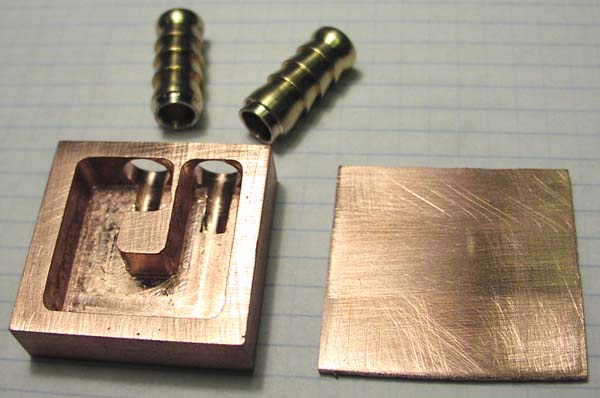

Here is another closeup picture of the inside water connections

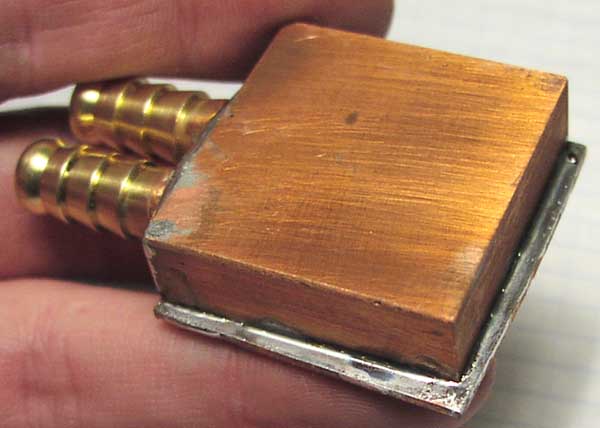

After soldering I milled the top plate and sanded it. I am happy about the soldering results
-

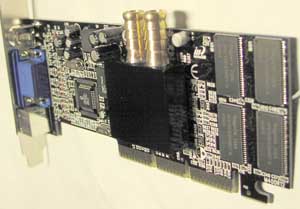

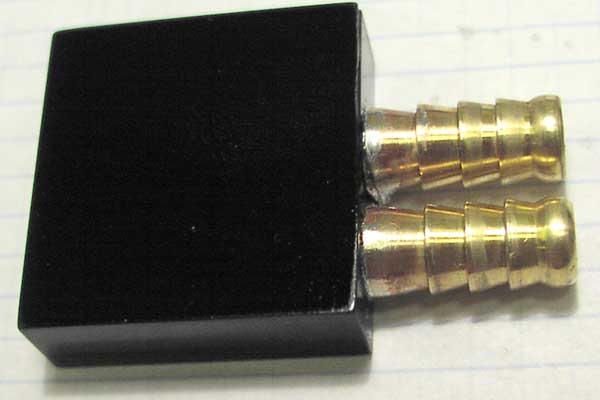

This block is 35 x 35 x 10 mm + 2 mm for the top lit. To finish it nicely, I painted the top and sides black mate.

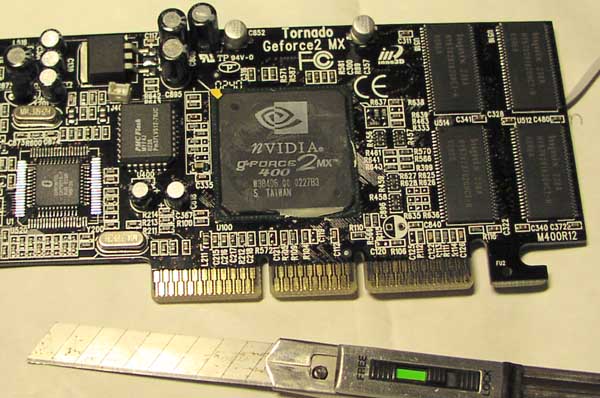

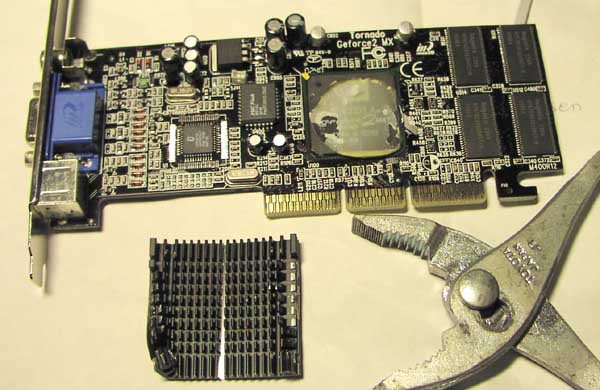

Original GF2 - Removing Original Heatsink - Cleaning nVIDA GF2 Chip - Gluing homemade waterblock
See test results
Here is the drawing I made when I got the idea for this design.
A copper plate 50 x 145mm that is 2mm thick is used to mount on the sides of two harddisks.

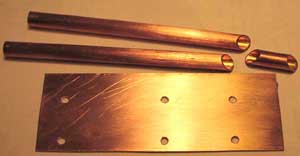

On this plate, 3 small copper tubes are soldered, in the two front ends I will solder brass hose connections.
It was easy to cut the tubes in a 45 degree angle, here is my test to see if all fits.
-
When it was done, I painted it black just like all the other parts I made.

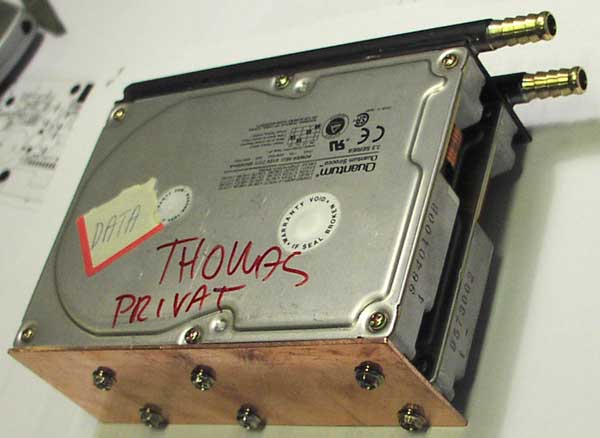

A copper plate is mounted the other sides of the two harddisks. See test results
-
-
Click on pictures for closeups. Now when the drives are watercooled,
it is possible to reduce the sound level and still keep a low opperating temperature.
From about 30 cm distance with open case it is impossible to hear the drives in action,
both drives are max 1 degree higher than watertemperature.
Remember that life time for all electronic parts are doubled when temperature is lowered 6 degree !!
and if you lower temperature 12 degree, life time will be four times longer !
The plastic PVC hose I use is 8 mm inside and 10 mm outside in diameter.

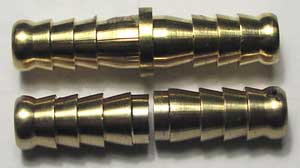

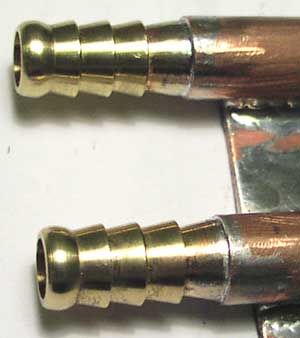

The brass hose connections are 9 mm, they needed to be cut in halves to be used for one waterblock
Here is my Eheim 1046 water pump, I have of course tested it's performance in my kitchen sink.
Unloaded it perform = 5 Liter / minute
Loaded with 3 m 6 mm hose = 1.6 L / min.
Loaded with 3 m 7 mm hose = 2.3 L / min.
Loaded with 2 m 7 mm hose = 2.6 L / min.
Loaded with 2.5 m 7 mm hose and Chipset cooler = 2.2 L / min.PIC
Loaded with 3 m 9 mm hose = 3.5 L / min.

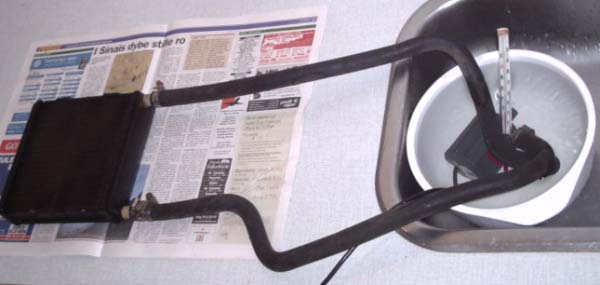

Loaded with 1.4 m 16 mm hose and my radiator = 4.3 L / min.PIC
This means I get best performance with bigger hose inner diameter, and/or shorter hose length.
Οι μπλε γραμμές είναι η CPU και το μέγεθος CHIP. Το κόκκινο είναι περίγραμμα χαλκού με νοητής γραμμής κέντρου, (όλα τα χιλιοστά)

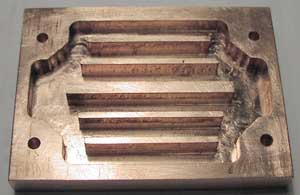

vΕδώ είναι δύο τρόποι για να μύλο τα κομμάτια του νερού στο μπλοκ του νερού CPU.
Ιδέα A: δίνει τη χαμηλότερη = waterloading μεγαλύτερη ροή, και το ίδιο κρύο νερό να κρυώσει όλη την περιοχή της CPU.
Ιδέα B: δίνει πλέον watertrack = υψηλότερη θερμοκρασία εξόδου, πιο φόρτωση του νερού, πιο ζεστό CPU.
Ιδέα Α είναι επίσης πολύ πιο εύκολο να γίνουν, η ιδέα για την κατασκευή κομματιών του νερού παράλληλα προέρχεται από καλοριφέρ αυτοκινήτου και ψύκτες
-
Πρώτα το χέρι επέστησε τα κομμάτια άλεσης, τότε έγραψα όλα cordinates κάτω. -
Στη συνέχεια, ήταν εύκολο να μετατρέψει όλες τις λαβές για να φθάσει σε κάθε cordinates, αλλά ο χρόνος που χρειάστηκε ήταν τεράστια!
-
Η άνω πλάκα είναι πάχους 2mm και οι συνδέσεις νερού ορείχαλκο είναι 9 χιλιοστών, όπως όλα τα άλλα μπλοκ μου νερό.
-
After soldering and sanding, it is time for the 7bar air pressure test. The bottom side edge has a small cut, for the socket.
GR- Μετά την συγκόλληση και λείανση, ήρθε η ώρα για την 7bar δοκιμή πίεσης του αέρα. Το κάτω πλευρικό άκρο έχει ένα μικρό κόψιμο, για την υποδοχή.====================================================================
-
Ως συνήθως μου ζωγράφισε το μαύρο ματ. Η πίσω πλευρά είναι γυαλισμένο χρησιμοποιώντας 400 -> 600 -> 800 -> 1000 γυαλόχαρτο κόκκου.
Ο πυρήνας και ρυθμιστές τάσης λεωφορείων έχουν τροποποιηθεί με μια σπάτουλα τη θερμότητα, για να κρατήσει θερμοκρασίες κάτω.
-
Είμαι εξαιρετικά ικανοποιημένος με το πλήρες σύστημα, τώρα είναι σιωπηλός, wow ..
Chipset Waterblock
-

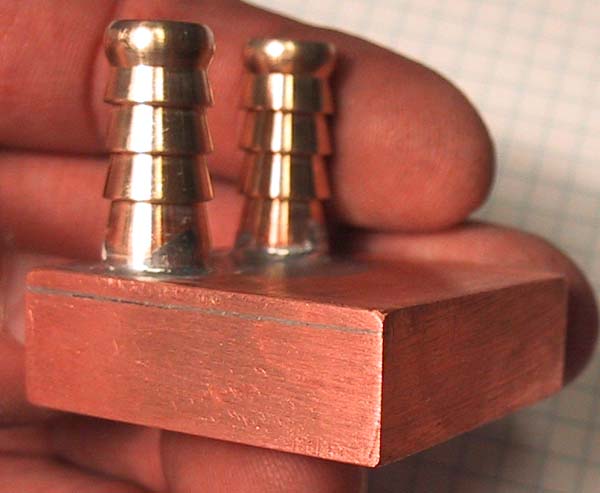

Here is my water block for the chip set on the motherboard. It measures 35 x 35 x 10 mm, +2 mm top lit, the water track is 8 x 8 mm

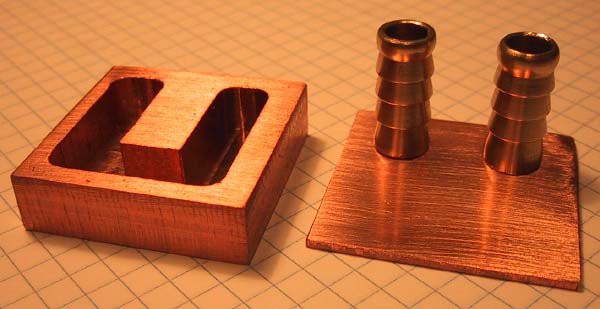

Note the details so the brass hose connections fit perfectly into the copper lid,
this cut helps a lot to hold everything in place when soldering. Pic
- After soldering and sanding, it looks really nice :-) Pic - Pic
I painted it black mate, to make it possible to measure the temperatures later
with an IR (Infra Red) temperature meter.

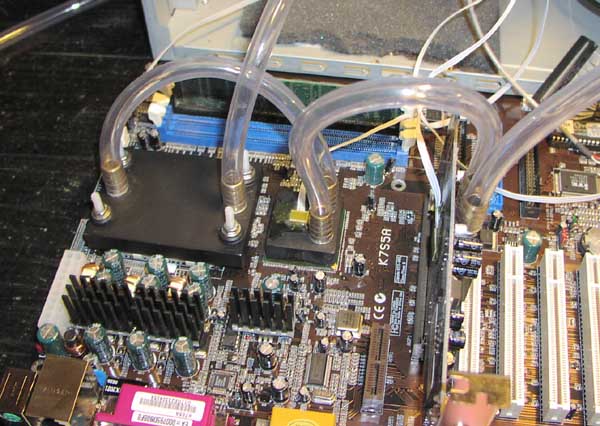

Click HERE to see this block mounted on my motherboard with LM50 sensor.
GFX Card
-

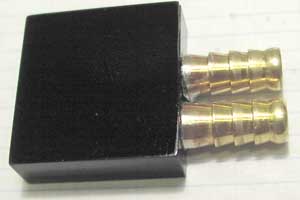

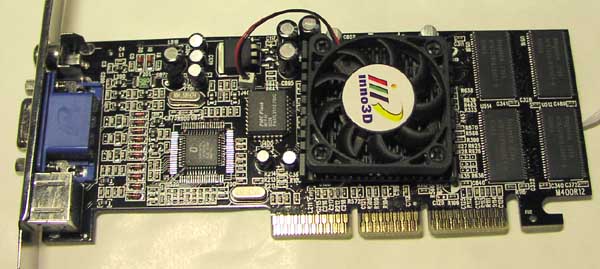

Here is my water block for my GeForce 2 GFX card. The water connection is side mounted,
this way it is best to connect water hoses to it and keep it nice and simple.
The water connections were drilled at 7.8mm exactly, See a perfect fit

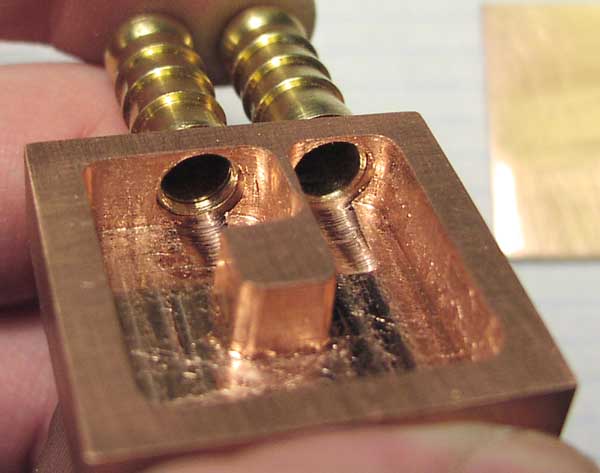

Here is another closeup picture of the inside water connections

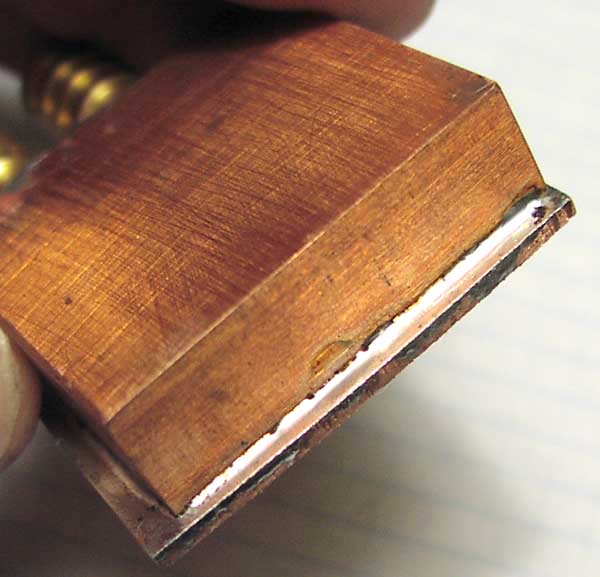

After soldering I milled the top plate and sanded it. I am happy about the soldering results
-
This block is 35 x 35 x 10 mm + 2 mm for the top lit. To finish it nicely, I painted the top and sides black mate.
Original GF2 - Removing Original Heatsink - Cleaning nVIDA GF2 Chip - Gluing homemade waterblock
See test results
HARDDISK WATERCOOLER

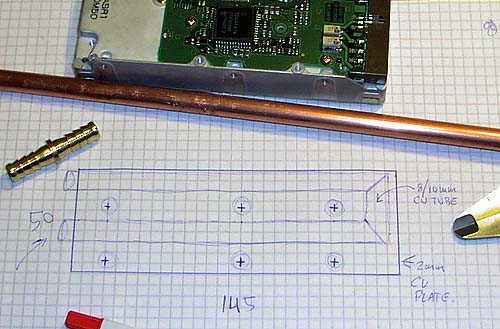

Here is the drawing I made when I got the idea for this design.

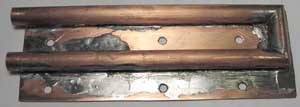

A copper plate 50 x 145mm that is 2mm thick is used to mount on the sides of two harddisks.

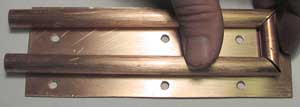

On this plate, 3 small copper tubes are soldered, in the two front ends I will solder brass hose connections.

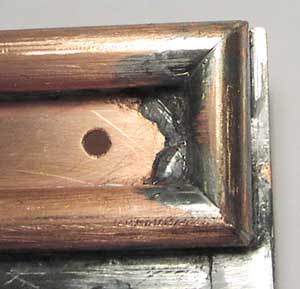

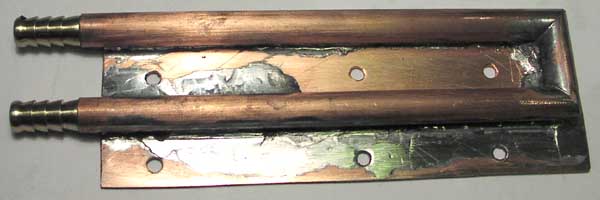

It was easy to cut the tubes in a 45 degree angle, here is my test to see if all fits.
-
When it was done, I painted it black just like all the other parts I made.

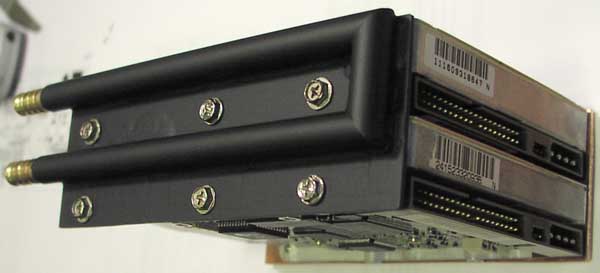

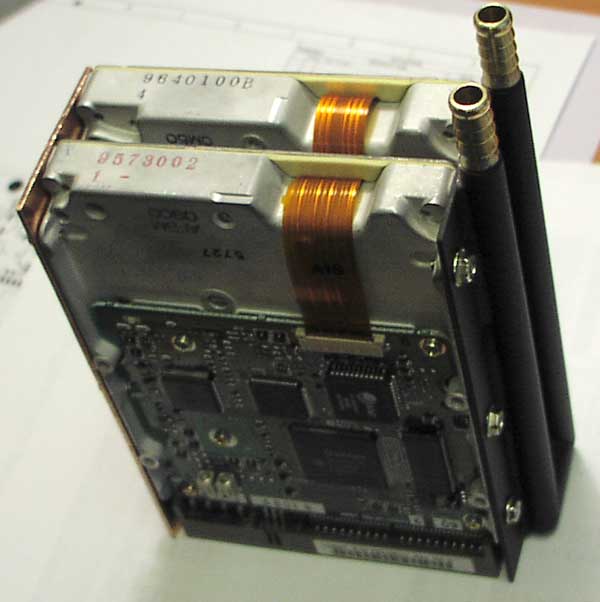

A copper plate is mounted the other sides of the two harddisks. See test results
HARDDISK SOUND REDUCTION
-
-

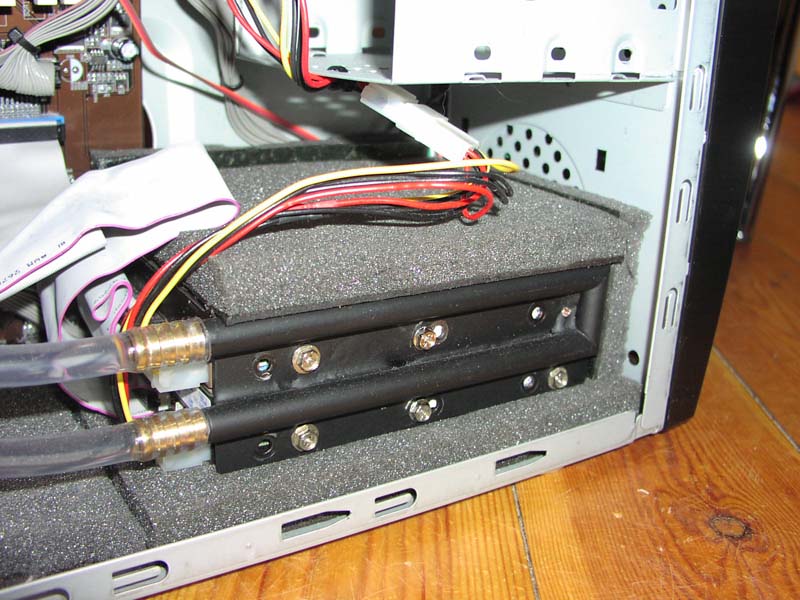

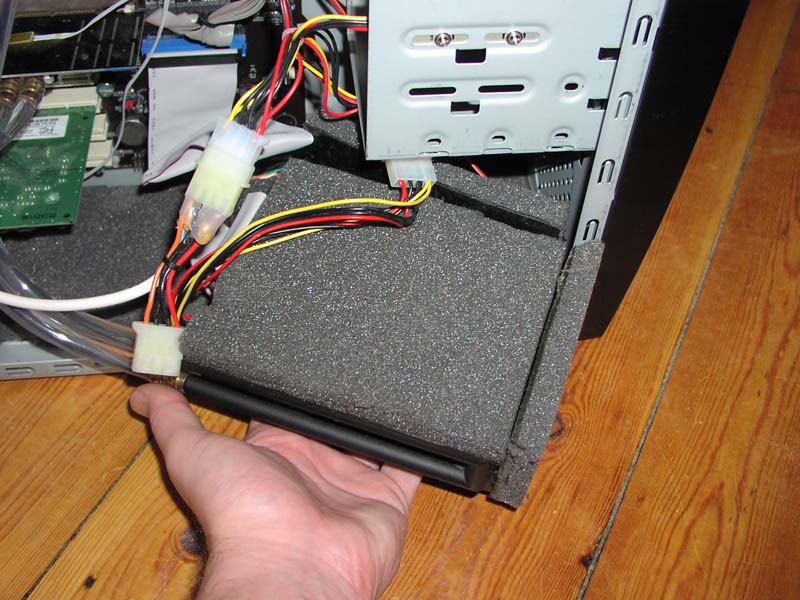

Click on pictures for closeups. Now when the drives are watercooled,
it is possible to reduce the sound level and still keep a low opperating temperature.
From about 30 cm distance with open case it is impossible to hear the drives in action,
both drives are max 1 degree higher than watertemperature.
Remember that life time for all electronic parts are doubled when temperature is lowered 6 degree !!
and if you lower temperature 12 degree, life time will be four times longer !
Water fittings and PVC hose
The plastic PVC hose I use is 8 mm inside and 10 mm outside in diameter.
The brass hose connections are 9 mm, they needed to be cut in halves to be used for one waterblock
Water Pump and water flow

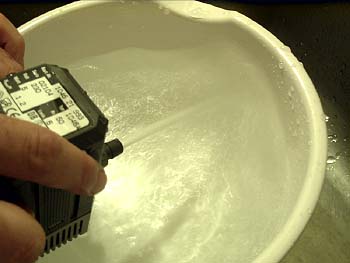

Here is my Eheim 1046 water pump, I have of course tested it's performance in my kitchen sink.
Unloaded it perform = 5 Liter / minute
Loaded with 3 m 6 mm hose = 1.6 L / min.
Loaded with 3 m 7 mm hose = 2.3 L / min.
Loaded with 2 m 7 mm hose = 2.6 L / min.

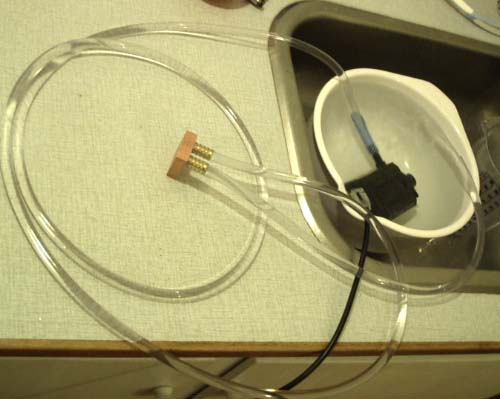

Loaded with 2.5 m 7 mm hose and Chipset cooler = 2.2 L / min.PIC
Loaded with 3 m 9 mm hose = 3.5 L / min.
Loaded with 1.4 m 16 mm hose and my radiator = 4.3 L / min.PIC
This means I get best performance with bigger hose inner diameter, and/or shorter hose length.
Hose inside diameter conversion chart:
1/4" = 0.25" = 6.3mm
5/16" = 0.31 = 8.0mm
3/8" = 0.37" = 9.5mm
1/2" = 0.5" = 12.7mm
3/4" = 0.75" = 19.0mm
5/8" = 0.63" = 16.0mm
